SPS-EXTENSIÓN-SS1
DAYUAN
SPS-EXTENSION-SSMO201

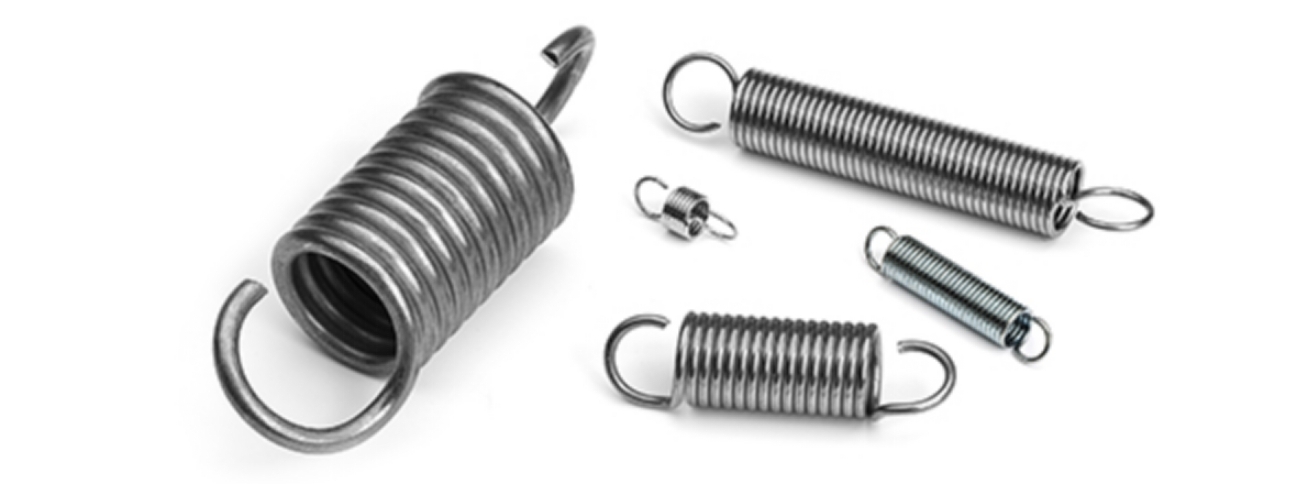

Aplicaciones de resortes de extensión
Las aplicaciones de los resortes de extensión incluyen interiores y exteriores de automóviles, conjuntos de puertas de garaje, alicates, carburadores, trampolines, dispositivos de lavado, maquinaria agrícola, juguetes y miles de otros usos.Los resortes de extensión vienen en una amplia gama de tamaños, desde pequeños dispositivos médicos hasta resortes de freno para maquinaria todoterreno.
Configuraciones
Las aberturas de los bucles tienen aproximadamente un diámetro de cable y la dirección del viento es opcional de fábrica.Los resortes de extensión originales de Dayuan están disponibles en diseños métricos y en pulgadas.Si se requiere la dirección exacta de la hélice, se pueden fabricar resortes de extensión personalizados según las especificaciones.Para adaptarse a las funciones de ensamblaje, se pueden especificar una multitud de configuraciones de gancho o bucle.El enrollado cerrado del cuerpo proporciona tensión inicial en el resorte para ayudar a manipular la carga y la velocidad.
Los extremos del resorte de extensión incluyen inserciones roscadas, bucles de torsión extendidos, bucles centrales cruzados, ganchos, ojos expandidos, ojos reducidos, extremos rectangulares y extremos en forma de lágrima, todos los cuales pueden producirse para variar en distancia desde el cuerpo del resorte.En la etapa de diseño de resortes de extensión personalizados, la longitud de los ganchos en cada extremo del resorte se puede ajustar para obtener con precisión la carga del resorte requerida en cualquier posición extendida.
Los resortes de extensión de longitud continua están diseñados para que el usuario los corte a la longitud deseada para cumplir con un requisito de carga particular.Se pueden formar varios bucles o ganchos en los extremos utilizando unos alicates para bucles u otros instrumentos apropiados;A medida que aumenta el tamaño del cable, utilice diferentes herramientas, incluido un tornillo de banco para sujetar el cuerpo de la bobina y una palanca para doblar la última bobina.
Otro tipo común de resorte de extensión es el resorte de barra de tiro.En una barra de tiro, la carga se aplica en los extremos de largos bucles de acero que pasan por el centro del resorte y se enganchan alrededor del extremo opuesto, comprimiendo así el resorte al cargarlo.Los resortes de la barra de tiro son excelentes para usar en situaciones potenciales de sobrecarga y ofrecen un tope definitivo incorporado que continuará soportando una carga estática después de alcanzar la longitud máxima extendida.

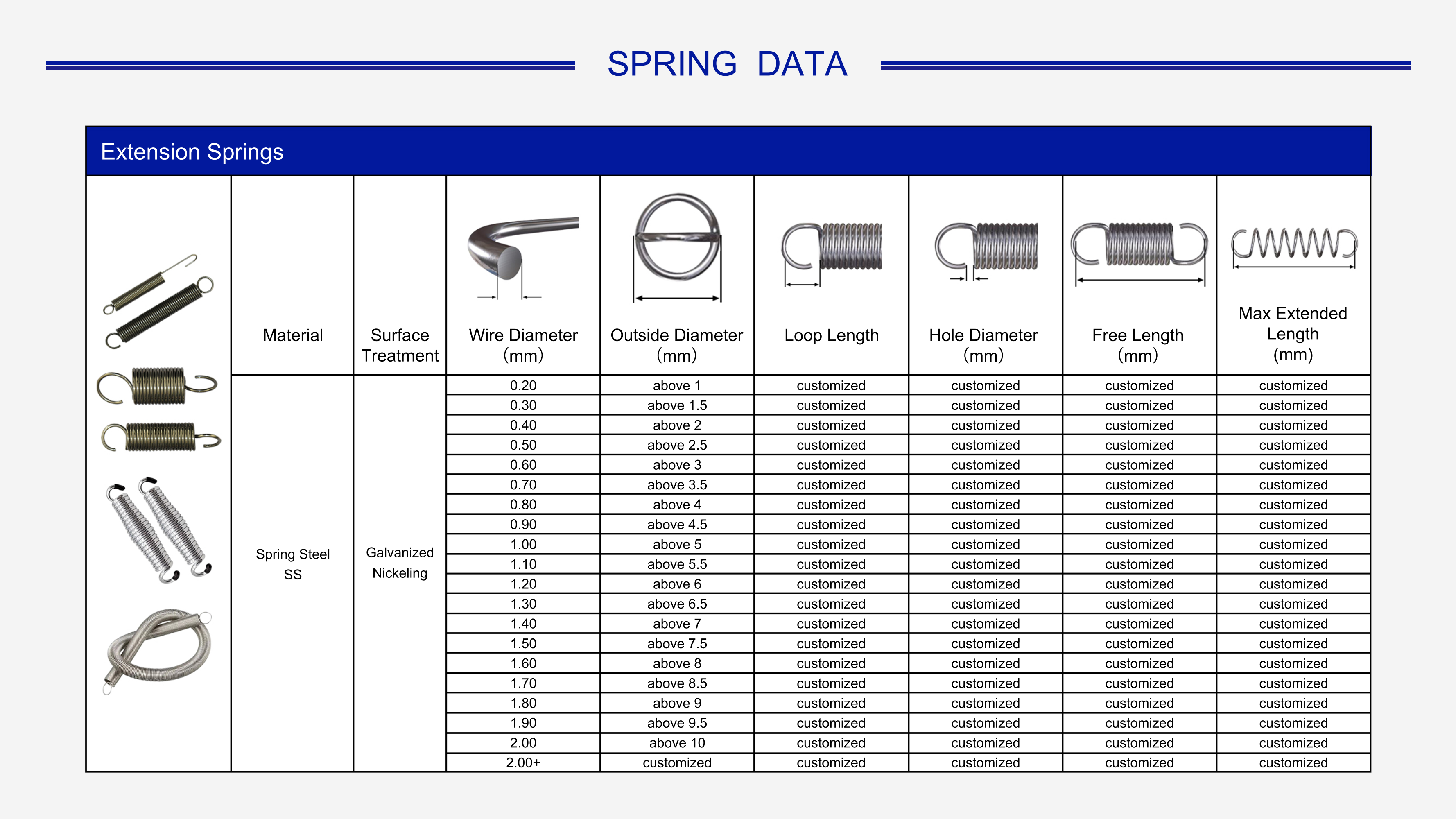

Parámetros clave de diseño
✓ Dimensiones
Diámetro exterior, diámetro interior, diámetro del cable, longitud libre y longitud extendida
La longitud libre es la longitud de un resorte en la posición descargada (medida desde el interior de los bucles de los extremos).
La longitud extendida es la longitud con extensión nominal completa.
✓ Índice de resorte y carga máxima
La tasa de resorte es la fuerza por unidad de deflexión del resorte, como libras por pulgada de recorrido.
La carga máxima es la carga en extensión nominal completa.
